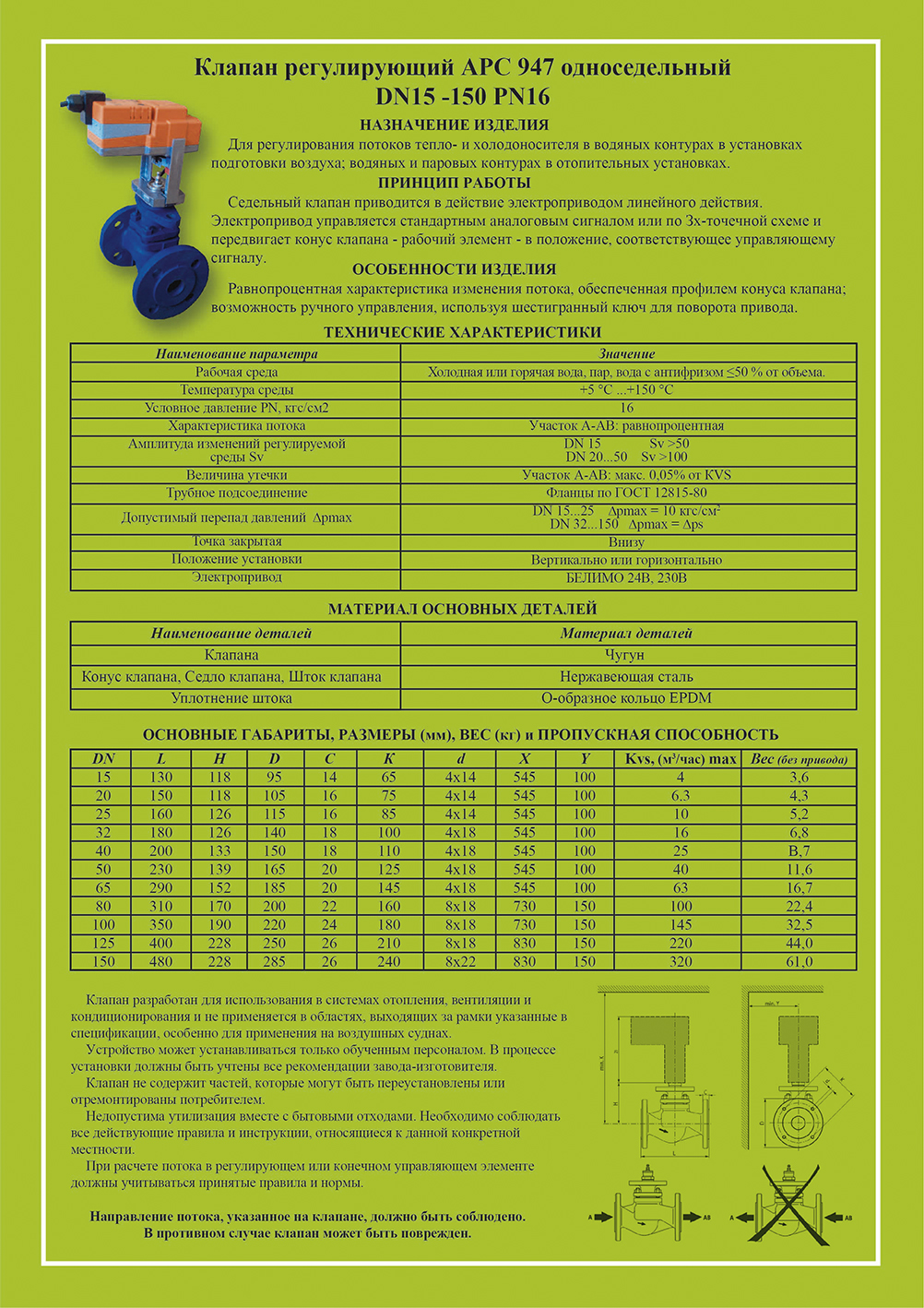

Клапан регулювальний АРС 947 односідельний DN15-150 PN16 для пари, води
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Для регулювання потоків тепло- і холодоноселя в водяних контурах у установках підготовки повітря; водяних і парових контурах у опалювальних установках.
Сідельний клапан приводиться в дію електроприводом лінійної дії. Електропривод керується стандартним аналоговим сигналом або за Зх-точковою схемою та пересувається конус клапана — робочий елемент — у положення, що відповідає сигналу керування.
Рівнопроцентна характеристика зміни потоку, забезпечена профілем конуса клапана; можливість ручного керування, використовуючи шестигранний ключ для повороту приводу.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
|
Найменування параметрів |
Значення |
|
Робоче середовище |
Холодна або гаряча вода, пара, вода з антифризом ≤50% від об'єму. |
|
Температура середовища |
+5 °С... +150 °С |
|
Умовний тиск PN, кгс/см2 |
16 |
|
Характеристика потоку |
Ділянка А-АР: рівномірна |
|
Амплітуда змін регульованого середовища Sv |
DN 15 Sv >50 DN 20...50 Sv >100 |
|
Величина утечки |
Ділянка А-АР: макс. 0,05% від Кvs |
|
Трубне під'єднання |
Фланці за ГОСТ 12815-80 |
|
Допустимий перепад тиску ∆рmах |
DN 15...25 ∆рmах = 10 кгс/см2 DN 32...150 ∆рmах = ∆рs |
|
Точка закрита |
Внизу |
|
Положення встановлення |
Вертикально або горизонтально |
|
Електропривод |
БЕЛІМО 24 В, 230 В |
МАТЕРІАЛ ОСНОВНИХ ДЕТАЛІВ
|
Найменування деталей |
Матеріал деталей |
|
Клапана |
Чавун |
|
Конус клапана, Седло клапана, Шток клапана |
Неіржавка сталь |
|
Ущільнення штока |
О-подібне кільце ЕРDМ |
ОСНОВНІ ГАБАРИТИ, РОЗМІРИ (мм), ВЕС (кг) і ПРОПУСКНА СПОСОБНІСТЬ
|
DN |
L |
Н |
D |
C |
К |
d |
X |
Y |
Kvs, (м3/год) max |
Вага (без привода) |
|
15 |
130 |
118 |
95 |
14 |
65 |
4x14 |
545 |
100 |
4 |
3,6 |
|
20 |
150 |
118 |
105 |
16 |
75 |
4x14 |
545 |
100 |
6.3 |
4,3 |
|
25 |
160 |
126 |
115 |
16 |
85 |
4x14 |
545 |
100 |
10 |
5,2 |
|
32 |
180 |
126 |
140 |
18 |
100 |
4x18 |
545 |
100 |
16 |
6,8 |
|
40 |
200 |
133 |
150 |
18 |
110 |
4x18 |
545 |
100 |
25 |
В,7 |
|
50 |
230 |
139 |
165 |
20 |
125 |
4x18 |
545 |
100 |
40 |
11,6 |
|
65 |
290 |
152 |
185 |
20 |
145 |
4x18 |
545 |
100 |
63 |
16,7 |
|
80 |
310 |
170 |
200 |
22 |
160 |
8x18 |
730 |
150 |
100 |
22,4 |
|
100 |
350 |
190 |
220 |
24 |
180 |
8x18 |
730 |
150 |
145 |
32,5 |
|
125 |
400 |
228 |
250 |
26 |
210 |
8x18 |
830 |
150 |
220 |
44,0 |
|
150 |
480 |
228 |
285 |
26 |
240 |
8x22 |
830 |
150 |
320 |
61,0 |
Клапан розроблений для використання в системах опалення, вентиляції й кондиціонування й не застосовується в зонах, що виходять за рамки зазначені в специфікації, особливо для застосування на повітряних кораблях.
Пристрій може встановлюватися тільки навченим персоналом. У процесі встановлення мають бути враховані всі рекомендації заводу-виробника.
Клапан не містить частин, які можуть бути перевстановлені або відремонтовані споживачем.
Неможлива утилізація разом із побутовими відходами. Необхідно дотримуватися всіх чинних правил та інструкції, що стосуються цієї конкретної
місцевості.
Під час розрахунку потоку в регулювальному або кінцевому керівному елементі мають враховуватися прийняті
правила та норми.
Напрямок потоку, вказаний на клапані, має бути дотриманий.
Інакше клапан може бути пошкоджений.
