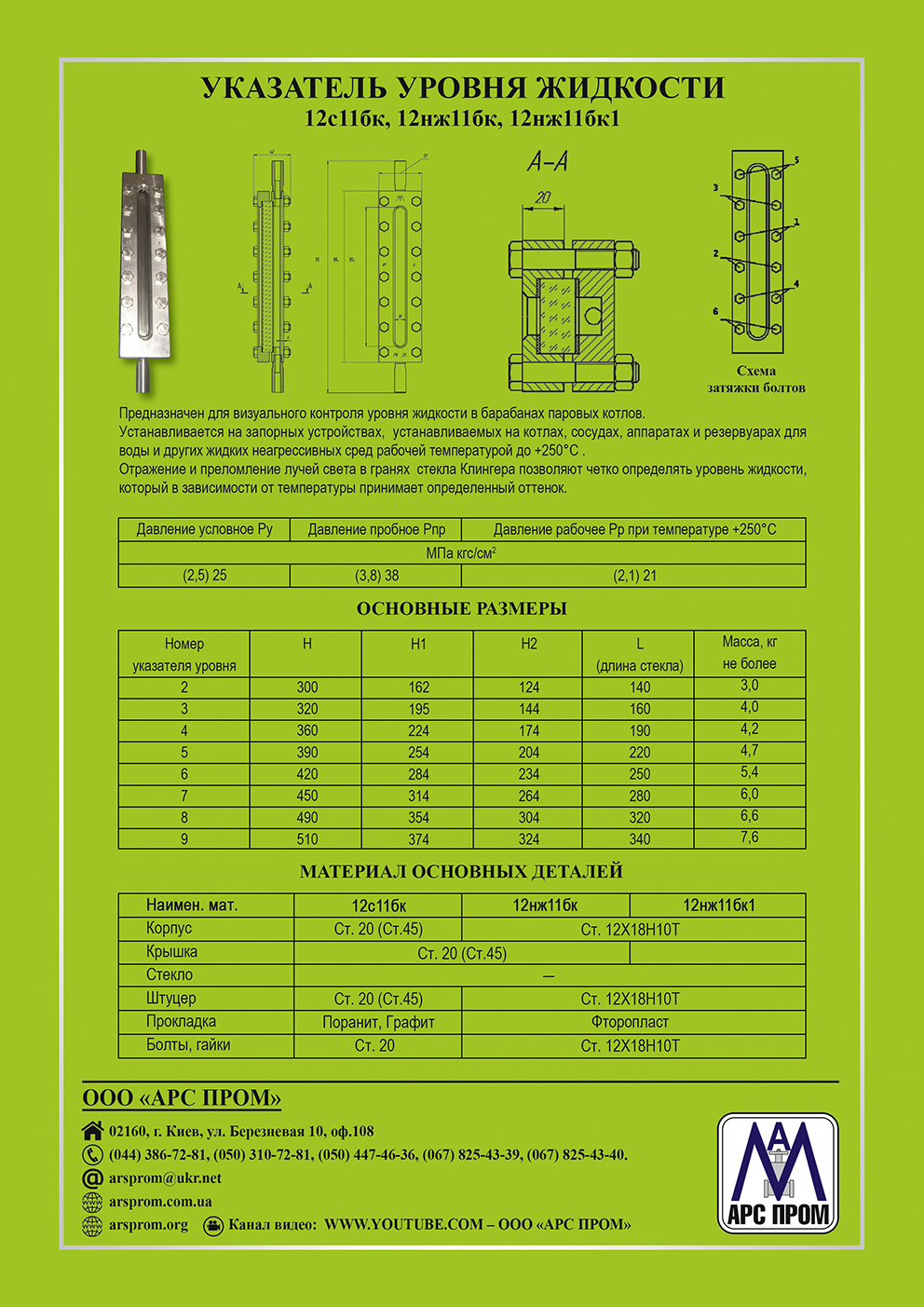

Покажчик рівня рідини 12с11бк 12нж11бк 12нж11бк1
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
- +380 (67) 825-43-39
Призначений для візуального контролю рівня рідини в барабанах парових котлів.
Встановлюється на запірних пристроях, встановлюваних на котлах, судинах, апаратах і резервуарах для води та інших рідких неагресивних середовищ робочою температурою до +250 °C.
Відбиття і заломлення променів світла в гранях скла клінгера дають змогу чітко визначати рівень рідини, який залежно від температури приймає певний відтінок.
|
Тиск умовне Ру |
Тиск пробне Рпр |
Тиск робоче Pp за температури +250 °C |
|
МПа кгс/см2 |
||
|
(2,5) 25 |
(3,8) 38 |
(2,1) 21 |
ОСНОВНІ РОЗМІРИ
|
Номер покажчика рівня |
H |
H1 |
H2 |
L (довжина скла) |
Маса, кг не більш ніж |
|
2 |
300 |
162 |
124 |
140 |
3,0 |
|
3 |
320 |
195 |
144 |
160 |
4,0 |
|
4 |
360 |
224 |
174 |
190 |
4,2 |
|
5 |
390 |
254 |
204 |
220 |
4,7 |
|
6 |
420 |
284 |
234 |
250 |
5,4 |
|
7 |
450 |
314 |
264 |
280 |
6,0 |
|
8 |
490 |
354 |
304 |
320 |
6,6 |
|
9 |
510 |
374 |
324 |
340 |
7,6 |
МАТЕРІАЛ ОСНОВНИХ ДЕТАЛІВ
|
Наймен. мат. |
12с11бк |
12нж11бк |
12нж11бк1 |
|
|
Корпус |
Ст. 20 (Ст.45) |
Ст. 12Х18Н10Т |
||
|
Кришка |
Ст. 20 (Ст.45) |
Ст. 12Х18Н10Т |
||
|
Стекло |
- |
|||
|
Штуцер |
Ст. 20 (Ст.45) |
Ст. 12Х18Н10Т |
||
|
Прокладка |
Вразить, Графіт |
Фторопласт |
||
|
Болти, гайки |
Ст. 20 |
Ст.12Х18Н10Т |
||
- Ціна: Ціну уточнюйте
